Luogo di origine: | CINA |
Marca: | JJR |
Certificazione: | ISO9000 |
Numero di modello: | YKD9320E |
Quantità di ordine minimo: | 1SET |
---|---|
Imballaggi particolari: | In casi di legno |
Tempi di consegna: | 1month |
Termini di pagamento: | T-T, L/C |
Capacità di alimentazione: | 50sets/month |
Max. diameter of work: | φ200mm | Max. module of work: | 5mm |
---|---|---|---|
Hole of work spindle: | φ90H6 | Hole of cutter spindle: | 7:24(Taper) ISO40 |
Hole of cutter spindle adaptor: | φ14H6 | Chamfering angle: corners faces: | 80~130° 0 ~ 15° |
Adjusting angle of cutter spindle: horizontal vertical: | 0~45° 15~45° | Max. traverse of cutter spindle: | 200mm |
Evidenziare: | macchina di smussatura del dente di ingranaggio,Arrotondatrice di smussatura e dell'ingranaggio |

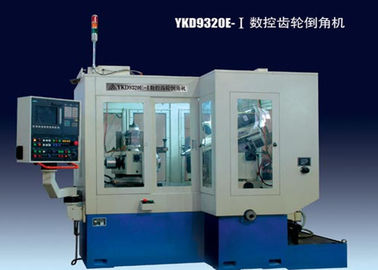

macchina di smussatura dell'ingranaggio 12KVA con il sistema di CNC di asse di Siemens 802d 4, taglierine della lega del carburo
Descrizione:
Ciò è una macchina di CNC progettata soprattutto per la smussatura degli ingranaggi dello spostamento nelle trasmissioni utilizzate per le automobili. Gli ingranaggi e le corone a dentatura interna a disco con gli angoli taglienti e gli angoli rotondi possono essere accomodati su questa macchina. Le taglierine della lega del carburo sono premute meccanicamente sulla macchina. La macchina modulare-è progettata ed orizzontalmente è sistemata ed è fornita di una interamente recinzione. Il principio di funzionamento della macchina è dente intermittente alla smussatura del dente. La macchina ha fornito simultaneamente degli smussi di SIEMENS 802D 4 di asse di un sistema di CNC i denti da entrambi i lati simmetrici circa il centro dell'ingranaggio che è lavorato con due frese del fronte. Il moto di alimentazione della macchina è realizzato dalle taglierine. Dopo che un dente è finito, i fusi della taglierina alleviano e gli indici del pezzo in lavorazione per la smussatura del dente seguente. Caratterizzato da alta efficienza, da qualità lavorante ottimizzata e dall'operazione facile, la macchina può soddisfare le esigenze sia di produzione di prova del piccolo lotto dei nuovi prodotti che di fabbricazione in serie.
Specifiche:
Diametro massimo di lavoro |
millimetro |
φ200 |
Modulo massimo di lavoro |
millimetro |
5 |
Foro del fuso del lavoro |
|
φ90H6 |
Foro del fuso della taglierina |
|
7:24 (conicità) ISO40 |
Foro dell'adattatore del fuso della taglierina |
|
φ14H6 |
Angolo di smussatura: angoli |
|
80~130° |
Regolazione dell'angolo del fuso della taglierina: orizzontale |
|
0~45° |
Traversata di massimo del fuso della taglierina |
millimetro |
200 |
Spostamento verticale di workhead |
millimetro |
150 |
Traversata di orizzontale di workhead |
millimetro |
200 |
Velocità del fuso della taglierina |
RPM |
Fino a 5000 |
Produttività |
teeth/m |
>60 |
Potere totale della macchina |
KVA |
12 |
Dimensioni globali (L×W×H) |
millimetro |
2100×1650×2140 |
Peso netto |
chilogrammo |
4500 |
Profilo aziendale:
La società di Heng Yong ha riunito molti esperti con esperienza. Questo gruppo è cavo dalla gente ha durante le decadi di esperienza e riempito di giovani, ingegneri energetici. Con forte abilità di sviluppo e della ricerca, la nostra società ha messo lo sforzo straordinario sullo sviluppare gli insiemi completi del macchinario dell'ingranaggio. Ora possiamo fornire al nostro cliente i prodotti principali come segue: Innesti le limatrici, generatori diritti degli ingranaggi conici, generatori degli ingranaggi conici di spirale, smerigliatrici degli ingranaggi conici di spirale, tester ipoidi dell'ingranaggio, smerigliatrici dell'ingranaggio, ingranaggio che estiguono la stampa, macchine di smussatura dell'ingranaggio, ingranaggio Hobbers, levigatrici, verticale & centri di lavorazione orizzontali, riduttori di velocità speciali di precisione, rotolo Stander per l'allungamento del tubo senza saldatura che riduce il mulino, famiglia dell'accoppiamento dell'ingranaggio, dispositivi dell'azionamento basso e le attrezzature protettive ambientali di 16 generi, più di 30 famiglie e più di 150 tipi e specifiche. Il fuoco della società sullo sviluppare il macchinario resistente e grande dell'ingranaggio di CNC, che sono necessari urgentemente dal governo e fanno per industrializzare appena possibile, fornisce una grande varietà di macchinario avanzato dell'ingranaggio al mercato. La società sta usando il 3D principale che progetta il software per lo sviluppo e progettare. La società combina la produzione con ricerca e sviluppo cooperando con l'università di TIENTSIN ed altri istituti universitari per molti anni.
