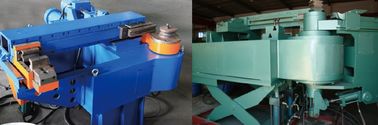

Linea di produzione di piegamento del pannello della membrana della metropolitana di C termoresistente

Linea di produzione di piegamento del pannello della membrana della metropolitana di C termoresistente



 caratteristiche (del Ⅰ)

  Il dispositivo è fornito a proposito di ha aperto la muffa alta ed up/down della muffa di sotto. Quale è molto conveniente per il piccolo sistema della curvatura del gomito della R che demoulding. Il punto di controllo, l'uso del codificatore di impulso, la velocità piega, pressione del ripetitore con la valvola proporzionale dell'importazione. Parametri fissati dal touch screen.

    scopo (del Ⅱ)

     Il dispositivo pricipalmente è utilizzato nel surriscaldatore, il riscaldatore, elaborazione di sperpetuator dell'economizzatore della caldaia di grande capacità della centrale elettrica.

     I materiali del tubo di B sono il acciaio al carbonio (20G, SA210A, SA178C, ecc.), l'acciaio legato termoresistente (15CrMo, 12Cr1MoV, SA213-T12, T22, T23, T91, T92, T122, ecc.), l'acciaio inossidabile (SA213-TP304H, TP321H, TP347H, TP347HFG a grana fine sottile) ecc.

    Specifiche del tubo di C: Diametro esterno: Φ32 ~ Φ76

                                        Spessore: 3,5 ~ 14mm

    La D la macchina è fornita della linea di produzione di serpentuator

Ⅲ i requisiti tecnici e le caratteristiche tecniche principali:

  (Ⅰ) i parametri principali della piegatrice d'amplificazione idraulica di CNC:

    Un tubo fuori del diametro: Φ32 ~ Φ76

    Spessore di B: 3,5 ~ 14.0mm

    Raggio di curvatura di C: 32 ~ R250

    Raggio di curvatura di D: Quando ≥ 0,1, R/D di t/D = 1,2

    Angolo di curvatura di E: Angolo di curvatura del prodotto: ° 180

    Angolo di curvatura disponibile a macchina di F: ° 195

    Precisione di angolo di curvatura della macchina di G: ° del ± 0,1

    Velocità di piegamento di H: 1 ~ 4rpm, 4rpm di ritorno

    Convoglio il materiale: acciaio al carbonio, acciaio bassolegato, acciaio legato termoresistente, acciaio inossidabile

    Lunghezza di J del tubo diritto congiunto: 30m ~ 90m

    Alimentazione di K: Il CNC d'alimentazione, che danno le indicazioni per mezzo di sistema di CNC della macchina piegatubi, caricante dalla piegatrice tormenta all'apparato d'alimentazione. Lunghezza d'alimentazione di un momento: il più grande ≥ 20 m. (facendo uso dell'alimentazione della ruota)

       una velocità di alimentazione: 40m/min ~ 0.5m/min regolabile

       accuratezza dell'alimentazione di b: ± 1mm/10m, lunghezza dell'alimentazione di NC dei metri di un time> 19 (la lunghezza di aperto alimentazione)

    L sezione diritta minima fra due gomiti adiacenti: 100mm

    Momento flettente di m.: 8t.m la più grande capacità di piegamento del tubo dovrebbero prendere una lunghezza di fila del tubo di 19m e una lunghezza totale dei fattori di 90m .etc in considerazione.

    Metodo di piegamento di N: amplificazione fredda

         una forza dell'intestazione: 0 ~ 25t, è regolabile all'angolo di curvatura differente e preselezionato per incontrare i differenti angoli di un tubo

         colpo d'amplificazione di b: 700mm

         il morsetto del ripetitore di c può essere di regolamento livello del blocco. Il modo di piegamento può essere diviso in due metà per l'intera cerimonia, lo spazio netto non dovrebbe essere meno di 80mm dopo la separazione. La struttura a macchina del letto del tornio può soddisfare il processo di serpentuator con più di ° 180 o arrossire una serie di angoli differenti. La distanza fra il dispositivo d'alimentazione di CNC ed il centro del tubo di piegamento: ≤ 2,5 metri.

     Sistema di controllo della O: CNC

     Direzione di piegamento di P: giri sinistro o con svolta a destra senza forza esterna artificiale per finire un piegamento di una volta.

     Q il controllo del meccanismo della curvatura:

          a. la fila del tubo dell'multi-intelaiatura di tutte le informazioni del disegno ha potuto essere introdotta: quale l'angolo di curvatura, lunghezza diritta.

          b. tutta l'azione in questione piegando la produzione può essere controllata, compreso la respinta-fuori, alimentarsi, premente, il modo, piegare, amplificante ecc. in grado di collegarsi uniformemente.

criteri di valutazione del gomito (del Ⅱ):

      Un roundness≤ 10%

                                         Dmax-Dmin

           Rotondità = 2x ------------------------------ x100%

                                         Dmax + Dmin

         Dove: Dmax ----- il più grande diametro della curvatura, millimetro;

                      Dmin ----- il più di diametro basso sul piano trasversale di Dmax; millimetro;

      B qualsiasi punto del diametro minimo Dmin della curvatura calcolato dalla seguente formula:

       ≥ 0.895Dw +0,233 t (spessore di Dmin della parete minimo di t del tubo diritto, Dw- fuori del diametro nominalmente del tubo diritto);

      La C curvatura R = 1.2D permette il dipartimento d'assottigliamento della parete:

            Laterale da concedere assottigliarsi: × del ≥ S del Sa (1-10%)

          Dove: spessore della parete laterale del Sa-gomito;

                       S- del tubo raggio diritto realmente

      La D il sistema ha una funzione completa di auto-diagnosi dell'errore, in grado di visualizzare il codice difetto e lo stato di controllo della I/0 dello SpA.

      La E tutto il genere di pezzo in lavorazione sulla piattaforma del dispositivo ha il logo cinese o logo del grafico:

      La F l'attrezzatura dovrebbe essere azionata in due modi dell'operazione convertiti fra a vicenda.

        un semiautomatico: questo modo di funzionamento può raggiungere automaticamente l'operazione graduale.

        b manualmente: Ogni azione deve essere basata sul bottone corrispondente.

     Il G la procedura dovrebbe prendere il collegamento necessario e la funzione unita in considerazione per assicurare la sicurezza dell'attrezzatura e dell'operatore.

     Circuito pneumatico di H progettato da pressione 4Kg/cm2

     I R = 40 ~ tubo di serpentuator 250 piegato automaticamente.

     Il gomito ovale di J, l'assottigliamento non dovrebbe essere di meno che i seguenti requisiti:



Raggio di curvatura relativo	Ellitticità	Tasso d'assottigliamento massimo
R=1.2D	10	12
R=1.5D	8	10
R=2D	5	5
