Casa Prodottimacchina piegatubi del tubo di CNC

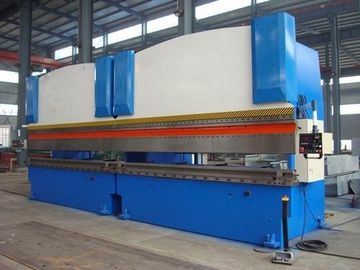

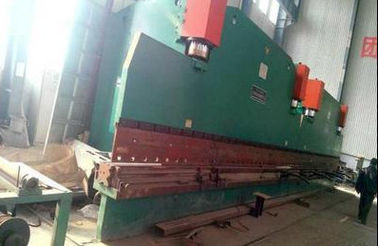

Macchina piegatubi del tubo idraulico con una sincronizzazione di 2 insiemi che lavora insieme CNC

Macchina piegatubi del tubo idraulico con una sincronizzazione di 2 insiemi che lavora insieme CNC

    • Hydraulic Pipe  Bending Machine  with 2 Sets Synchronization Working Together CNC
    • Hydraulic Pipe  Bending Machine  with 2 Sets Synchronization Working Together CNC
    • Hydraulic Pipe  Bending Machine  with 2 Sets Synchronization Working Together CNC
  • Hydraulic Pipe  Bending Machine  with 2 Sets Synchronization Working Together CNC

    Dettagli:

    Luogo di origine: La Cina
    Marca: TMB
    Certificazione: CE/ISO
    Numero di modello: WC67Y-250x7000

    Termini di pagamento e spedizione:

    Quantità di ordine minimo: 1
    Tempi di consegna: 60 giorni
    Termini di pagamento: T/T
    Capacità di alimentazione: 10 insiemi / mese
    Contattaci
    Descrizione di prodotto dettagliata
    Forza idraulica: 500 TONNELLATE Lebgth di lavoro: 14000
    Tipo di Woeking: 2 che lavorano insieme Principio di funzionamento: CNC



    Macchina piegatubi del tubo idraulico con una sincronizzazione di 2 insiemi che lavora insieme CNC





        Quando vogliamo produrre il palo leggero, dobbiamo piegare il piatto d'acciaio tramite la macchina piegatubi. usiamo spesso una macchina piegatubi di 2 insiemi per il palo leggero molto lungo. Due macchine possono lavorando insieme tramite il controllo idraulico ed elettrico di sincronizzazione.

            Questa attrezzatura di modello pricipalmente è utilizzata per il piegamento dei materiali del metallo, selezione della muffa appropriata, può essere piegata nelle varie forme. Questa attrezzatura è controllo idraulico, la muffa è up/down dal cilindro.

    Il calibro meccanico della parte posteriore e del blocco è fornito di contro colpo, di facile impiego, intuitivo. Le funzioni principali a macchina come: la rapida giù, rallentamento, pressione tiene, ritorno rapido ecc, dovrebbe essere lavoro conveniente ed affidabile.

            La sincronizzazione idraulica della macchina è molto buona, in modo dall'accuratezza e la ripetibilità di lavoro di precisione di posizionamento sono alte, la muffa superiore ha un meccanismo regolantesi e può regolare la posizione di altezza di ogni parte della muffa, per assicurarsi che il lavoro di piegamento, una lacuna uniforme fra il superiore e più in basso muffe, migliorare l'accuratezza di angolo di curvatura.



    Parametri tecnici



    Modello

    Pressione

      KN

    Lunghezza del piatto

    millimetro

    Colonna

    Distanza

    millimetro

    Gola

    Profondità

    min

    Scorrevole

    Colpo

    millimetro

    Potere del motore

    chilowatt

    WC67Y40/2200

    400

    2200

    1700

    200

    100

    4

    WC67Y40/2500

    400

    2500

    1900

    200

    100

    4

    WC67Y50/2500

    500

    2500

    1900

    250

    100

    4

    WC67Y50/3200

    500

    3200

    2500

    250

    100

    4

    WC67Y63/2500

    630

    2500

    1900

    250

    120

    5,5

    WC67Y63/3200

    630

    3200

    2500

    250

    120

    5,5

    WC67Y80/3200

    800

    3200

    2500

    250

    120

    5,5

    WC67Y80/4000

    800

    4000

    3000

    250

    120

    5,5

    WC67Y100/2500

    1000

    2500

    1900

    320

    120

    7,5

    WC67Y100/3200

    1000

    3200

    2500

    320

    120

    7,5

    WC67Y100/4000

    1000

    4000

    3000

    320

    120

    7,5

    WC67Y100/5000

    1000

    5000

    4000

    320

    120

    7,5

    WC67Y125/2500

    1250

    2500

    1900

    320

    120

    7,5

    WC67Y125/3200

    1250

    3200

    2500

    320

    120

    7,5

    WC67Y125/4000

    1250

    4000

    3000

    320

    120

    7,5

    WC67Y125/5000

    1250

    5000

    4000

    320

    120

    7,5

    WC67Y160/3200

    1600

    3200

    2500

    320

    200

    11

    WC67Y160/4000

    1600

    4000

    3000

    320

    200

    11

    WC67Y160/5000

    1600

    5000

    4000

    320

    200

    15

    WC67Y160/6000

    1600

    6000

    4800

    320

    200

    15

    WC67Y200/3200

    2000

    3200

    2600

    320

    200

    15

    WC67Y200/4000

    2000

    4000

    3100

    320

    200

    15

    WC67Y200/5000

    2000

    5000

    4000

    320

    200

    15

    WC67Y200/6000

    2000

    6000

    4800

    320

    200

    15

    WC67Y250/3200

    2500

    3200

    2600

    400

    250

    18,5

    WC67Y250/4000

    2500

    4000

    3200

    400

    250

    18,5

    WC67Y250/5000

    2500

    5000

    4000

    400

    250

    18,5

    WC67Y300/4000

    3000

    4000

    3300

    400

    250

    22

    WC67Y300/5000

    3000

    5000

    4000

    400

    250

    22

    WC67Y300/6000

    3000

    6000

    5800

    400

    250

    22

    WC67Y400/5000

    4000

    5000

    4000

    400

    250

    30

    WC67Y400/6000

    4000

    6000

    4800

    400

    250

    30

    WC67Y500/6000

    5000

    6000

    4800

    400

    300

    37

    WC67Y600/7000

    6000

    6000

    5600

    400

    300

    45

    WC67Y700/7000

    7000

    7000

    5600

    400

    300

    45





    Struttura principale



        Questa attrezzatura consiste di seguenti componenti: il circuito idraulico, il letto, i cursori, l'alimentatore meccanico del blocchetto della parte posteriore, il precedente letto elettrico e ecc. del rullo di sostegno, consiste della colonna sinistra, la colonna giusta, pompa di olio e la lavorare-tavola, il cilindro è riparata nella colonna. Un blocco meccanico fixxed nel cilindro, la distanza commovente del blocco era esposizione dal contatore di numero del thec. Il precedente rullo può sostenere il piatto d'acciaio, il dispositivo d'alimentazione riparato sulla parte posteriore, distanza di arresto di viaggio è visualizzato dal contatore. La muffa superiore può essere regola su e giù per assicurare una lacuna uniforme fra il superiore e più in basso le muffe, per migliorare l'accuratezza di angolo di curvatura. La funzione di controllo principale: colpo continuo, singolo colpo, misurante distanza in pollici, pedale, funzioni autobloccanti.



    Circuito idraulico



    Circuito idraulico composto di pompa a ingranaggi, valvola, componenti di tubo ecc. La valvola idraulica adotta la serie della valvola della composizione, conduttura riparata su vigoroso, mantiene e mettere a punto conveniente. Conduttura idraulica faccia il acido-lavaggio, quindi installare.



    Sistema elettrico



    Il sistema elettrico del dispositivo composto di scatola elettrica, aziona la tavola, tiene il bottone.

    La specificazione principale

    La tensione del lavoro del sistema è 400V 50Hz;

    La temperatura dell'ambiente è -5℃~45℃;

    Protezione differente

    Ogni motore con l'interruttore per fare breve protezione corrente;

    Ogni motore con il relè termico per fare protezione del carico;

    Pompa idraulica che fornisce di punta e risistemata tutti con su e giù i commutatori di limite per fare protezione di limite;

    L'interruttore principale di energia elettrica con il rilascio dello scambio, sulla tavola di funzionamento e sul bottone tutta della tenuta con “il bottone di arresto urgente„ alla ripresa esterna ha tagliato la energia elettrica principale.



    Livello esecutivo del dispositivo



    A. GB/T14349-1993;

    B. GB17210-7;

    C. JB/T14349-1992;

    D. GB8768-83;

    Livello corrente di E. GB5226.1-2002 Native di controllo elettrico del dispositivo.



    Produttori delle componenti principali



    Nome componente

    Specificazione

    Sopportare

    Tipo

    cuscinetto autolineante di Doppio fila

    Produttore

    Luoyang che sopporta gruppo/Wafang

    gruppo del cuscinetto

    Durezza

     HB220-260 HRC45-50

    Produttore

    Gruppo del ferro e dell'acciaio di Nanchino

    Huaxiang Co. di forgia d'acciaio, srl

    Bordo basso

    sostegni laterali

    Materiale

    Q235A

    Arti dei prodotti

    Struttura saldata, trattamento di sforzo,

    alesaggio di CNC e fresatrice

    Produttore

    Laminatoio di Wuxiyijie

    Produzione del Co., srl

    Trasmissione

    Tipo

    Riduttore cilindrico indurito dell'ingranaggio

    produttore

    Jiangsu Guomao, Jiangsu Taixing

    Motore principale

    Tipo

    Serie di Y

    Produttore

    Wuxi Hongtai che solleva macchina

    Sistema elettrico

    Componenti elettriche principali

    Siemens

    Sensore di spostamento

    Tecnologia Co., srl del rappresentante di Wuxi

    Idraulico

    sistema

    Pompa idraulica

    Tipo

    Pompa a ingranaggi

    Produttore

    Hefei Changyuan

    valvola

    Taiwan UOSHEN

    Olio principale

     pompa

    Barretta di /piston del cilindro

    45# acciaio, trattamento HRC 48-50 di heatment

    Produttore

    Jiangsu Jiujiu/Jiangsu Sangpu

    Guarnizioni principali della pompa di olio

    Serie di Yx

    Produttore

    Brio di Taiwan Ding





    Gamma ed imballaggio del rifornimento



    A. Parte del corpo: struttura principale del letto, dispositivo del motore principale e così on.6, gamma del rifornimento ed imballaggio

    B. Circuito idraulico.

    C. Sistema di controllo elettrico (armadietto, bottone elettrici della tenuta ecc).

    D. Componenti relative al dispositivo totale: precedente rullo ecc. di sostegno.

    E. Gli archivi tecnici forniscono dalla macchina:

    a. Installi il disegno, il disegno elettronico, il riferimento, il certificato, distinta di carico del contenitore.

    b. Ispezione di materiale, rapporto del trattamento termico, prova a macchina materiale ecc.



    Alcuni riparati del compratore



    Il lavoro dell'installazione del dispositivo, di stenditura di tubo, di cablaggio ed altro (comprenda il fondamento incluso

    le parti, secondariamente riempienti di malta) devono finito sul punto del compratore.

    B. Il tavolato ed installa il arround della barriera di sicurezza il dispositivo.

    C. Messa a terra le componenti e delle altre parti a massa necessarie.

    D.L'olio di lubrificazione, la lubrificazione grassa e così altre gradiscono prima.

    E. Fornisca l'input di potere 380V/50HZ all'interfaccia di alimentazione di rete del contenitore elettrico di dispositivo.

    F. Sistemi il lavoratore per fare un certo addestramento sul punto del venditore.



    Ispezione e garanzia



    La durata della garanzia della macchina è a 12 mesi (eccetto qualsiasi parti e attrezzi di consumo) a partire dalla data del certificato del hand-over delle merci, eccetto tutta l'operazione di mancanza dell'ignoranza artificiale. Il venditore è responsabile della sistemazione e del sopportare tutti gli spese e spese relative ai costi per l'esecuzione e materiali causati da difettoso progettato dell'esecuzione difficile di machineryand/or durante il periodo di garanzia (riparare, inviante le nuove parti, ecc.)

        Nel caso quello il compratore scopra tutti i difetto e/o guasto delle merci, il compratore notificherà il theseller di tali difetto e/o guasto dal fax o dal email. Il venditore riparerà o sostituirà le merci difettose con i nuovi di buona qualità entro la settimana 01 dopo aver ricevuto l'avviso del compratore. Durante il periodo di garanzia, se la ripartizione è trovata per essere dovuto la progettazione e/o la fabbricazione del prodotto il venditore fornito qui, il venditore sarà responsabile proporre una soluzione per la ripartizione dopo che i tecnici del venditore ispezionano e confermano le immagini corrispondenti e le indicazioni scritte che dovrebbero essere fornite dal compratore. Il venditore spedirà i suoi tecnici di assistenza per fornire il servizio in loco d'oltremare secondo la richiesta del compratore. Il venditore coprirà i costi domestici pertinenti del trasporto, sopporterà i suoi stipendi dei tecnici di assistenza durante il periodo di servizio e fornirà il biglietto di andata e ritorno. Tuttavia, il compratore assisterà i tecnici di assistenza del venditore per applicare il visto e per essere responsabile sopportare le loro spese locali del bordo, della sistemazione e di trasporto durante il periodo di servizio come pure fornisce loro il servizio di interpretazione di conseguenza.

          Se qualsiasi ripartizione causata all'infuori della progettazione e/o della fabbricazione del prodotto che il venditore ha fornito qui, su richiesta del compratore per il servizio in loco d'oltremare del venditore per i prodotti venduti, il compratore sopporterà le seguenti (incluso ma non limitato a) spese e responsabilità: responsabilità di assistere i tecnici di assistenza del venditore per applicare il visto al paese o l'area di servizio e per coprire le tasse pertinenti di visto, sopportanti gli stipendi dei tecnici di assistenza del venditore durante il periodo di servizio (normalmente 70USD/day), fornendo biglietto di andata e ritorno, riguardante il bordo locale dei tecnici di assistenza, spese di trasporto e della sistemazione durante il periodo di servizio come pure servizio di interpretazione per i tecnici di assistenza.
