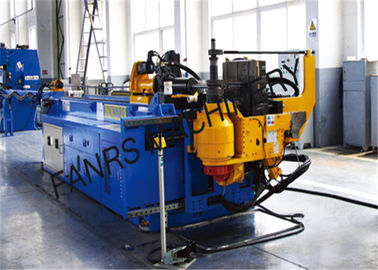

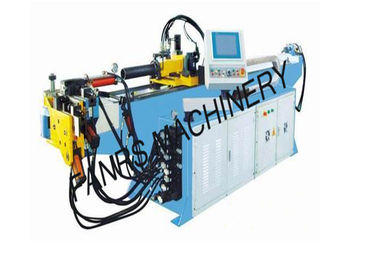

Macchina piegatubi del tubo di CNC di Taiwan con il regolatore del touch screen SpA per il tubo d'acciaio del metallo
Brevi dati tecnici:
|
MODELLO
|
CNC 75 TSR
|
|
Max.Bending Dia×Thickness (millimetro)
|
φ75×3
|
|
Raggio di Max.Bending (millimetro)
|
35-250
|
|
Angolo di curvatura
|
0-190
|
|
Max. Feeding Length (millimetro)
|
2500
|
|
Asse d'alimentazione
|
Velocità
(mm/sec)
|
0--1000
|
|
Accuratezza (millimetro)
|
±0.1
|
|
Giri l'asse
|
Acceleri (°/s)
|
0--150
|
|
Accuratezza (°)
|
±0.1
|
|
Asse di piegamento
|
Velocità (°/s)
|
0--60
|
|
Accuratezza (°)
|
±0.1
|
|
Tensione
|
380V/50Hz
|
|
Potere
|
11Kw
|
|
Dimensione a macchina (L*W*H) (millimetri)
|
4800*1400*1500
|
|
Peso (chilogrammo)
|
3200
|
|
Pressione d'aria
|
0,5--0.7MPa
|
Parti e marca elettriche principali:
|
Oggetto
|
Marca
|
|
Touch screen
|
schermo attivabile al tatto 10,4 di colore„ di TAIWAN
|
|
SpA
|
Mitsubishi, Giappone
|
|
Motore e driver di alimentazione
|
Mitsubishi, Giappone
|
|
Giri il motore ed i driver di asse
|
Mitsubishi, Giappone
|
|
Bottone
|
Tenda, Taiwan
|
|
Pompa di olio
|
Yuken, Giappone
|
|
Valvola idraulica
|
Biostone, americano
|
|
Motore della pompa di olio
|
Lago Wuxi, Cina
|
|
Commutatore
|
Mingwei, Taiwan
|
|
Relè intermedio
|
Omron, Giappone
|
|
Contattore
|
Schneider, SHIHLIN tedesco, Taiwan
|
|
Sensore di prossimità
|
Kaifang, Taiwan/Yingming, Taiwan/Shihlin, Taiwan
|
|
Cilindro (morsetto/trasportatore vascolari)
|
AIRTAC, Taiwan
|
|
Codificatore
|
NEMICON, Giappone
|
Introduzione semplice:

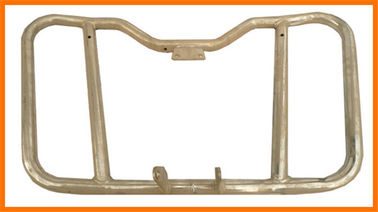

La nostra macchina può fare una serie del tubo di piegamento, del tubo della mobilia, delle attrezzature di sport tubo, del tubo materiale dell'aria, del tubo dell'automobile e di tutto il altro tubo di piegamento ecc.
il sistema del controllo logico 1.PLC ed il gruppo di regolazione trifase dell'elettricità, la velocità dell'elaboratore centrale è regolato dal trasduttore.
il sistema e SMS di comando digitale del computer 2.CNC sincronizzati seguono il sistema di piegamento.
Con il sistema di conteggio automatico, esposizione dei prodotti finiti sul pannello.
sistema 3.Servo da finire di alimentarsi, girare e piegare.
braccio 4.Bending costruito con l'idraulico di trasmissione;
5.Ideal ed il trattamento perfetto della superficie del materiale, placcano, anneriscono il rivestimento, estiguente, carburano la spruzzatura elettrostatica ad incontrare il rispettivi uso e funzione.
asse 6.Rotary completo con l'ingranaggio a vite di precisione e sistema di ingranaggio a vite continua, che ha controllato dal servomotore elettrico separato ad incontrare ogni funzione, alimentandosi, girare e piegare;
7.Switch e bottone da Schneider della Francia;
relè 8.Intermediate da OMRON; servomotore e regolatore da Mitsubishi del Giappone.
sistema di allarme automatico 9.With e sistema di conteggio automatico.
