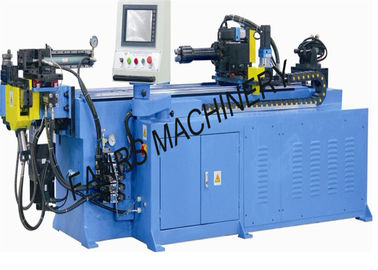

Macchina piegatubi del tubo del servomotore di Mitsubishi per mobilia con il sistema automatico della perforazione di fori
Breve introduzione a macchina:

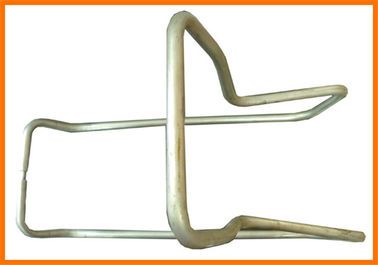

È per il tubo di piegamento, il tubo della mobilia, le attrezzature di sport tubo, il tubo materiale dell'aria, il tubo dell'automobile e tutto il altro tubo di piegamento ecc.
a. Il trattamento ideale e perfetto della superficie del materiale, placca, annerisce il rivestimento, estiguente, carbura la spruzzatura elettrostatica ad incontrare il rispettivi uso e funzione.
b. L'applicazione e con il sistema importato del controllo logico di SpA ed il gruppo di regolazione trifase dell'elettricità, la velocità dell'elaboratore centrale è regolata dal trasduttore.
d. Con la maggior parte di sistema e del SMS di comando digitale del computer di CNC in anticipo sincronizzati segua il sistema di piegamento.
e. L'asse d'alimentazione completa con le componenti ad alta velocità importate di moto lineare;
f. Asse di rotazione completa con l'ingranaggio a vite di precisione e sistema di ingranaggio a vite continua, che ha controllato dal servomotore elettrico separato ad incontrare ogni funzione, alimentandosi, girare e piegare;
g. Braccio di piegamento costruito con l'idraulico di trasmissione;
h. Commutatore e bottone da Schneider della Francia; relè intermedio da OMRON;
i. Servomotore e regolatore da Mitsubishi del Giappone.
j. Con il sistema di allarme automatico ed il sistema di conteggio automatico.
Dati tecnici:
|
MODELLO
|
CNC 50 TSR
|
|
Max.Bending Dia×Thickness (millimetro)
|
φ50×3
|
|
Raggio di Max.Bending (millimetro)
|
50-260
|
|
Angolo di curvatura
|
0-190
|
|
Max. Feeding Length (millimetro)
|
2500
|
|
Asse d'alimentazione
|
Velocità
(mm/sec)
|
0--1000
|
|
Accuratezza (millimetro)
|
±0.1
|
|
Giri l'asse
|
Acceleri (°/s)
|
0--150
|
|
Accuratezza (°)
|
±0.1
|
|
Asse di piegamento
|
Velocità (°/s)
|
0--60
|
|
Accuratezza (°)
|
±0.1
|
|
Tensione
|
380V/50Hz
|
|
Potere
|
4Kw
|
|
Dimensione a macchina (L*W*H) (millimetri)
|
4250*1200*1350
|
|
Peso (chilogrammo)
|
2000
|
|
Pressione d'aria
|
0,5--0.7MPa
|
Parti e marca principali:
|
Oggetto
|
Marca
|
|
Touch screen
|
schermo attivabile al tatto 10,4 di colore„ di TAIWAN
|
|
SpA
|
Mitsubishi, Giappone
|
|
Motore e driver di alimentazione
|
Mitsubishi, Giappone
|
|
Giri il motore ed i driver di asse
|
Mitsubishi, Giappone
|
|
Bottone
|
Tenda, Taiwan
|
|
Pompa di olio
|
Yuken, Giappone
|
|
Valvola idraulica
|
Biostone, americano
|
|
Motore della pompa di olio
|
Lago Wuxi, Cina
|
|
Commutatore
|
Mingwei, Taiwan
|
|
Relè intermedio
|
Omron, Giappone
|
|
Contattore
|
Schneider, SHIHLIN tedesco, Taiwan
|
|
Sensore di prossimità
|
Kaifang, Taiwan/Yingming, Taiwan/Shihlin, Taiwan
|
|
Cilindro (morsetto/trasportatore vascolari)
|
AIRTAC, Taiwan
|
|
Codificatore
|
NEMICON, Giappone
|
